Αισθητήρας 3D σχήματος

Περιοχή εφαρμογής

Ο αισθητήρας σχήματος 3D ανιχνεύει σφάλματα σχήματος σε άκαμπτα μέρη χωρίς επαφή. Το μοντέλο αναφοράς υπολογίζεται απευθείας από τα δεδομένα σχεδιασμού. Ο αισθητήρας μπορεί να χρησιμοποιηθεί, για παράδειγμα, στην παραγωγή χύτευσης με έγχυση για την ανίχνευση σφαλμάτων κατασκευής.

Τρόπος λειτουργίας

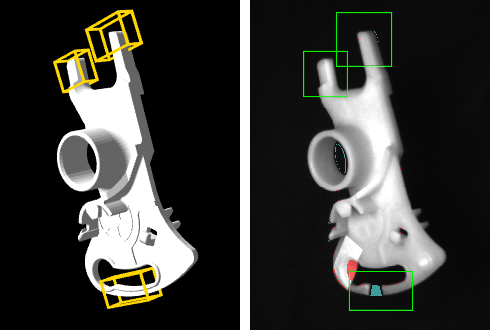

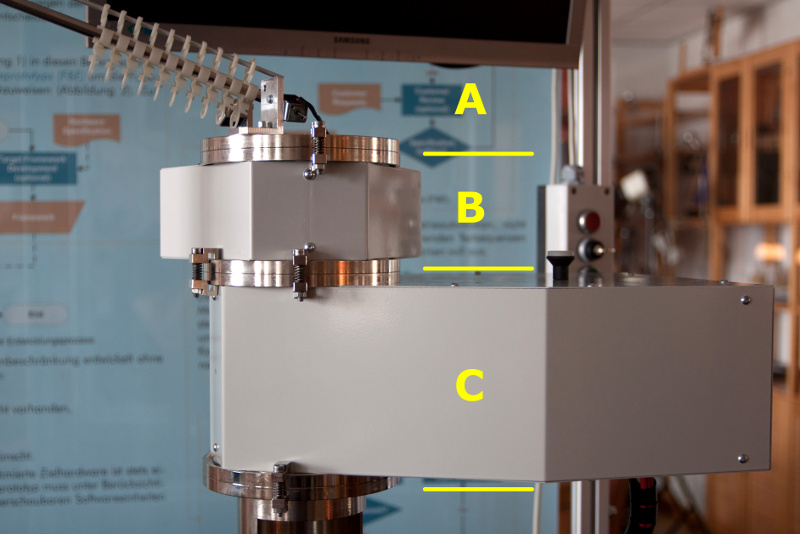

Τα δοκίμια δοκιμής πέφτουν ελεύθερα μέσα σε έως και τέσσερα τμήματα μέτρησης, το καθένα με δύο κάμερες. Σε κάθε τμήμα προσδιορίζεται η ακριβής τρισδιάστατη θέση του δοκιμίου σε κατάλληλο χρονικό σημείο. Οι αποκλίσεις μεταξύ των σιλουετών που καταγράφονται από τις διάφορες οπτικές γωνίες και του μοντέλου αναφοράς ενοποιούνται, ώστε να μην καταμετρώνται πολλαπλές φορές λανθασμένοι όγκοι.

Τεχνικές παράμετροι

• Μέθοδος μέτρησης χωρίς επαφή
• Διάρκεια δοκιμής συνήθως μικρότερη από ένα δευτερόλεπτο
• Χρόνος μετάβασης για την αλλαγή παραγωγής τυπικά μικρότερος από 30 δευτερόλεπτα (προϋποτίθεται κατάλληλη τροφοδοσία και προ-υπολογισμένο μοντέλο αναφοράς)
• Χρήση των δεδομένων σχεδιασμού ως αναφορά, χωρίς φάση εκμάθησης
• Μέγιστο μέγεθος των δοκιμίων περίπου 60 x 100 x 60 mm³ (ΜxΠxΒ)
• Ανάλυση όγκου μικρότερη από 0,03 mm³
• Ατομικά κριτήρια δοκιμής για το δοκίμιο δοκιμής και ελεύθερα διαμορφώσιμοι επιμέρους όγκοι
• Έξοδος πληροφοριών διαλογής
• Απεικόνιση με ανακλώμενο ή μεταδιδόμενο φως

Η ανάλυση και η ταχύτητα μέτρησης μπορούν να προσαρμοστούν μεταβάλλοντας την κάμερα, τα οπτικά και την τεχνολογία υπολογισμού χωρίς αλλαγή του λογισμικού.
